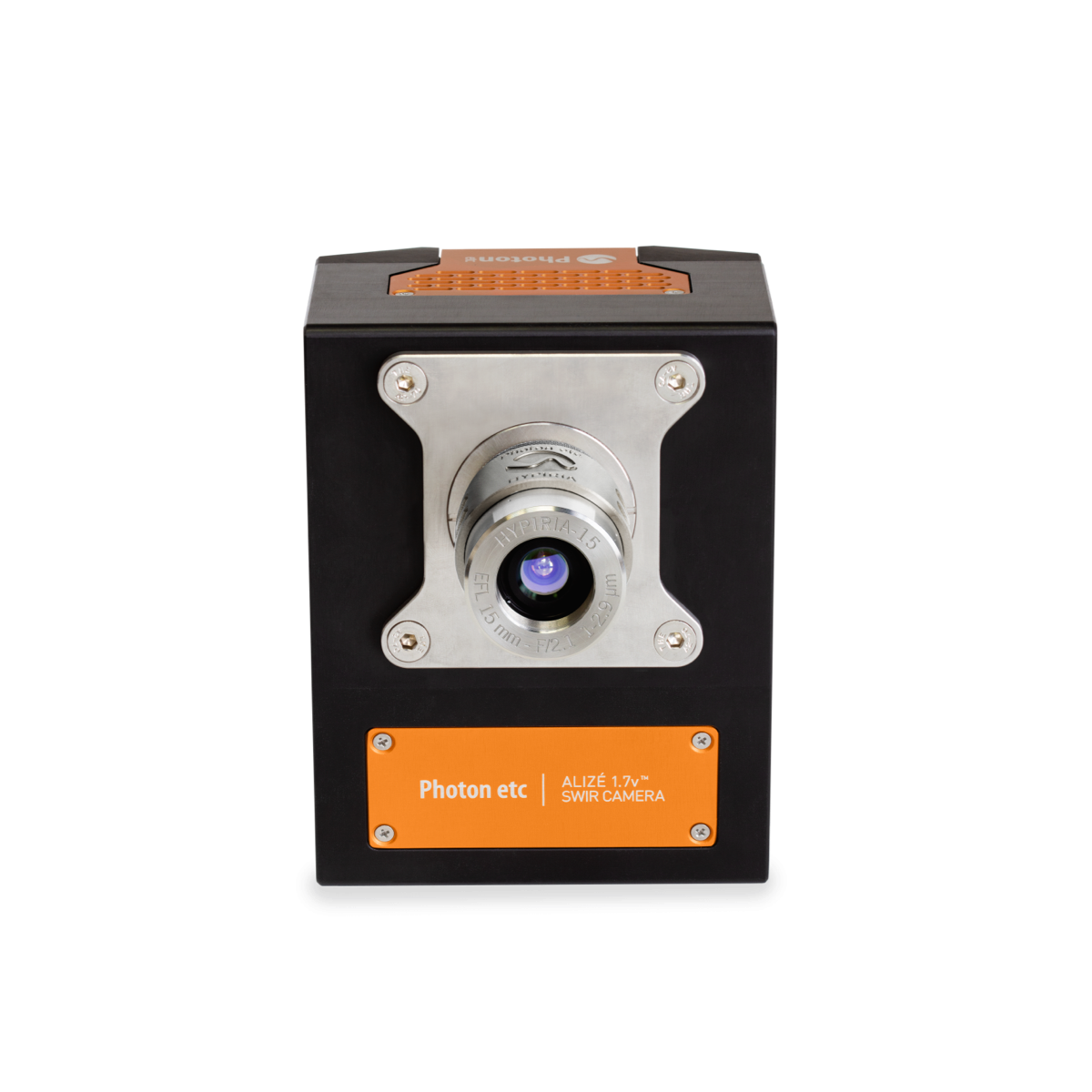

Alizé™ 1.7

Caméra InGaAs polyvalente

La caméra Alizé 1.7 est l’une des caméras InGaAs haut de gamme les plus rentables du marché.

L’Alizé 1.7 est une caméra InGaAs haut de gamme, de qualité scientifique, d’une résolution de 640 x 512 pixels, qui allie performance et fiabilité. Elle présente un faible niveau de bruit, une grande sensibilité et une fréquence de rafraîchissement très élevée et parfaitement compatible avec un déclencheur externe.

Cela est possible grâce à la combinaison d’une électronique de contrôle de pointe et d’un refroidisseur thermoélectrique (TE) à quatre étages qui peut maintenir une température de capteur aussi basse que -60 °C. Le refroidisseur, quant à lui, utilise un refroidissement par air forcé qui ne nécessite aucune maintenance, ce qui, comparativement aux refroidisseurs à l’eau ou à l’azote liquide, ne requiert aucune maintenance.

Technologie

Catégorie

Caméras SWIR

Un spectre accru de solutions

Survol
Fiche technique
Applications
Vidéos
Livres blancs

Aperçu des applications d'Alizé 1.7

Bio-imagerie NIR-II/SWIR

Caractérisation

Caractérisation photovoltaïque par photoluminescence (PL) et électroluminescence (EL) à l'aide de l'imagerie SWIR

Inspection et détection

Inspection des plaquettes de semi-conducteurs et détection des défaillances des dispositifs

Profilage des faisceaux laser

Alizé™ 1.7

Les caméras InGaAs de Photon etc. sont capables de détecter facilement du faux riz (vert fluo) parmi un flux continu de vrai riz (bleu foncé), une innovation qui ouvre la voie à la détection rapide et en temps réel des contaminants alimentaires.

Nous joindre

Spécifications techniques

Alizé 1.7x

Alizé 1.7s

Spécifications techniques

Capteur

Alizé 1.7x

InGaAs FPA

Alizé 1.7s

InGaAs FPA

Spécifications techniques

Format du capteur (px)

Alizé 1.7x

640 x 512

Alizé 1.7s

640 x 512

Spécifications techniques

Taille du pixel

Alizé 1.7x

15 µm

Alizé 1.7s

15 µm

Spécifications techniques

Plage spectrale

(QE ＞ 10%)

Alizé 1.7x

500 - 1700 nm

Alizé 1.7s

900 - 1700 nm

Spécifications techniques

Efficacité quantique maximale

Alizé 1.7x

＞ 85 %

Alizé 1.7s

＞ 80 %

Spécifications techniques

Exploitabilité typique

Alizé 1.7x

＞ 99.9 %

Alizé 1.7s

＞ 99.5 %

Spécifications techniques

Température de refroidissement

à 20°C ambiant

Alizé 1.7x

-60 °C

Alizé 1.7s

-60 °C

Spécifications techniques

Méthode de refroidissement

Alizé 1.7x

TEC + air pulsé

Alizé 1.7s

TEC + air pulsé

Spécifications techniques

Courant d'obscurité typique*

Alizé 1.7x

150 ē/px/s

Alizé 1.7s

240 ē/px/s

Spécifications techniques

Réglage du gain typique

(ē/ADU)

Alizé 1.7x

Haut : 2.67 | Faible : 47.5

Alizé 1.7s

Haut : 2.2 | Moyen : 7.4 | Faible : 89

Spécifications techniques

Bruit de lecture typique

(ē)

Alizé 1.7x

Haut : 22 | Faible : 135

Alizé 1.7s

Haut : 35 | Moyen : 75 | Faible : 315

Spécifications techniques

Fréquence de lecture en CameraLink™

(fps)

Alizé 1.7x

Haut: 105 | Faible: 210

Alizé 1.7s

Jusqu'à 240 full frame.

1900 pour un ROI de 128x128

Spécifications techniques

Fréquence de lecture en USB 3.0

(fps)

Alizé 1.7x

Haut: 110 | Faible: 220

Alizé 1.7s

Jusqu'à 240 full frame.

1900 pour un ROI de 128x128

Spécifications techniques

Numérisation

(bits)

Alizé 1.7x

13

Alizé 1.7s

14

Spécifications techniques

Format de l'image

Alizé 1.7x

16 bits HDF5, FITS and TIFF

Alizé 1.7s

16 bits HDF5, FITS and TIFF

Spécifications techniques

Logiciel

Alizé 1.7x

Logiciel de contrôle et d'analyse PHySpec™, SDK (C++, Python)

Alizé 1.7s

Logiciel de contrôle et d'analyse PHySpec™, SDK (C++, Python)

Spécifications techniques

Interface

Alizé 1.7x

CameraLink™ ou USB 3.0

Alizé 1.7s

CameraLink™ ou USB 3.0

Spécifications techniques

Plage de température ambiante

Alizé 1.7x

10 °C à 35 °C

Alizé 1.7s

10 °C à 35 °C

Spécifications techniques

Dimensions

Alizé 1.7x

169 mm x 130 mm x 97 mm

Alizé 1.7s

169 mm x 130 mm x 97 mm

Spécifications techniques

Alimentation

Alizé 1.7x

12V DC

Alizé 1.7s

12V DC

Spécifications techniques

Poids

Alizé 1.7x

2.9 kg

Alizé 1.7s

2.9 kg

Photon etc. - Fiche technique - Alizé™ 1.7

Imagerie In Vivo dans le NIR-II du métabolisme hépatique, de l’élimination hépatobiliaire et de la motilité gastro-intestinale

L’imagerie à grande vitesse rendue possible grâce aux fréquences d’acquisition des caméras InGaAs permet désormais la cardiographie et les mesures de fréquence respiratoire sans contact chez les animaux anesthésiés et éveillés. De telles mesures de souris éveillées obtenues sans l’utilisation d’un dispositif de contention pourraient changer radicalement les procédures d’études dans les laboratoires.

Étude de la biodistribution et de la pharmacocinétique en temps réel de l’ICG chez une souris grâce à la fluorescence NIR-II

Vidéo d’une expérience d’imagerie réalisée avec IR VIVO montrant la biodistribution et la pharmacocinétique de l’ICG en temps réel. IR VIVO est capable de visualiser des fluorophores émettant dans le « NIR » (900-1620 nm) avec une haute résolution spatiale. À partir d’une seule injection, il a été possible d’obtenir des mesures du rythme cardiaque, de la respiration et des taux de contraction intestinale.

Quand l’art, la science et la technologie travaille main dans la main

Photon etc. présente ce court métrage tourné en collaboration avec le Dr. Daniel Heller, chercheur au Memorial Sloan Kettering Cancer Center et Joseph Cohen, artiste multidisciplinaire. Cette vidéo documente comment trois experts dans leurs domaines respectifs bénéficient de leur collaboration. Joseph crée de nouveaux mélanges de peinture et textures à l’aide de nanotubes de carbone (CNT). Le Dr. Heller développe des sondes infrarouges et des biomarqueurs à l’aide de CNT. Sébastien (PDG de Photon etc.) développe des caméras scientifiques infrarouges capables de détecter les CNT fluorescents excités par des longueurs d’onde spécifiques.

Imagerie In Vivo dans le NIR-II : Mesure du rythme cardiaque et de la fréquence respiratoire sans contact

L’imagerie à grande vitesse rendue possible grâce aux fréquences d’acquisition des caméras InGaAs permet désormais la cardiographie et les mesures de fréquence respiratoire sans contact chez les animaux anesthésiés et éveillés. De telles mesures de souris éveillées obtenues sans l’utilisation d’un dispositif de contention pourraient changer radicalement les procédures d’études dans les laboratoires.

Produits sur mesure

Au-delà de nos gammes de produits éprouvés, nous sommes heureux de mettre à profit nos expertises et technologies à travers de multiples collaborations avec des industries et des chercheurs locaux et internationaux.

C’est dans notre ADN que de développer de nouvelles plateformes qui sauront répondre aux plus hautes exigences des scientifiques et des industriels.

Visitez notre page Projets Spéciaux ou Contactez nous si vous ne trouvez pas ce que vous cherchez dans nos lignes de produits standards.
