Système d’imagerie de petits animaux NIR-II
Imagerie dans la deuxième fenêtre biologique

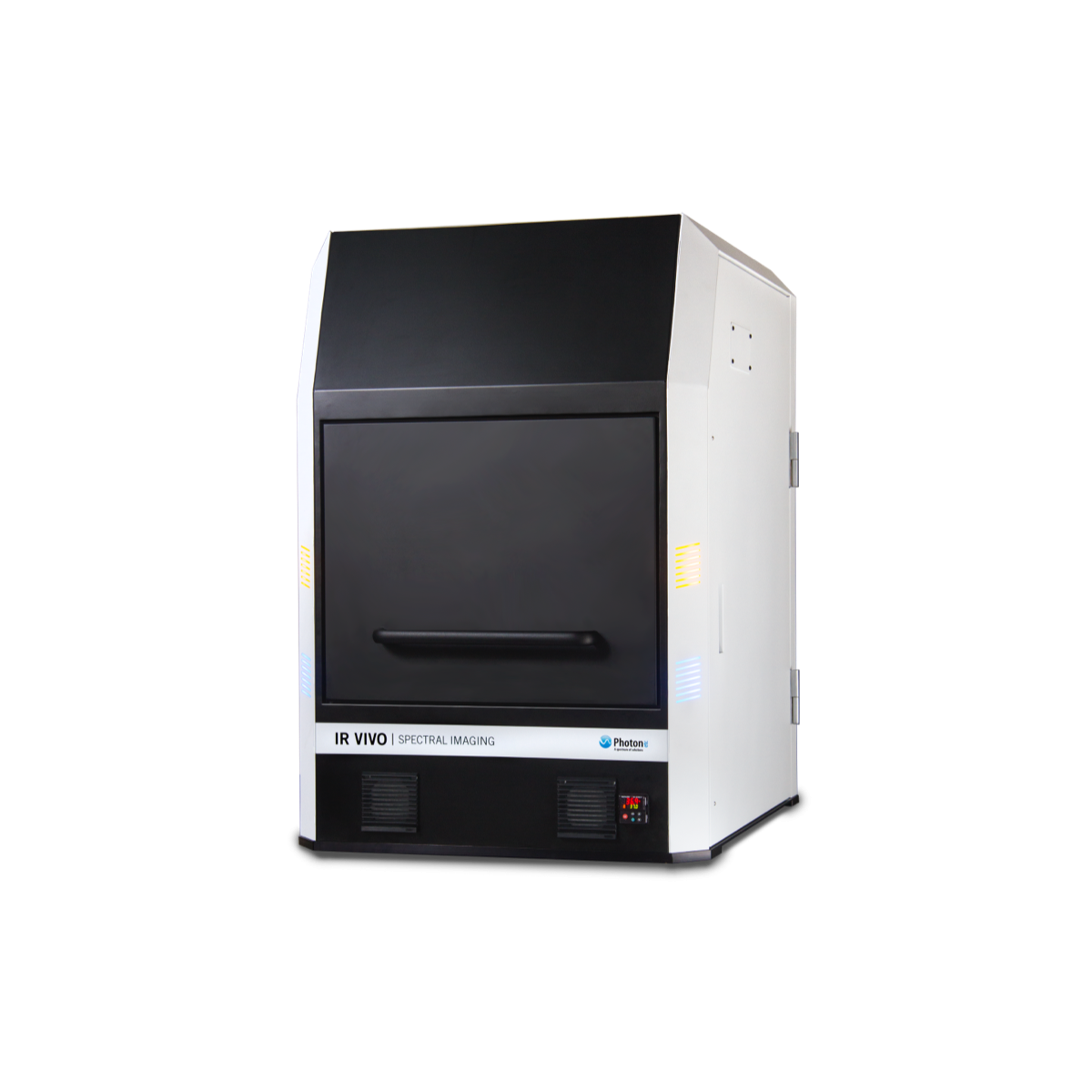

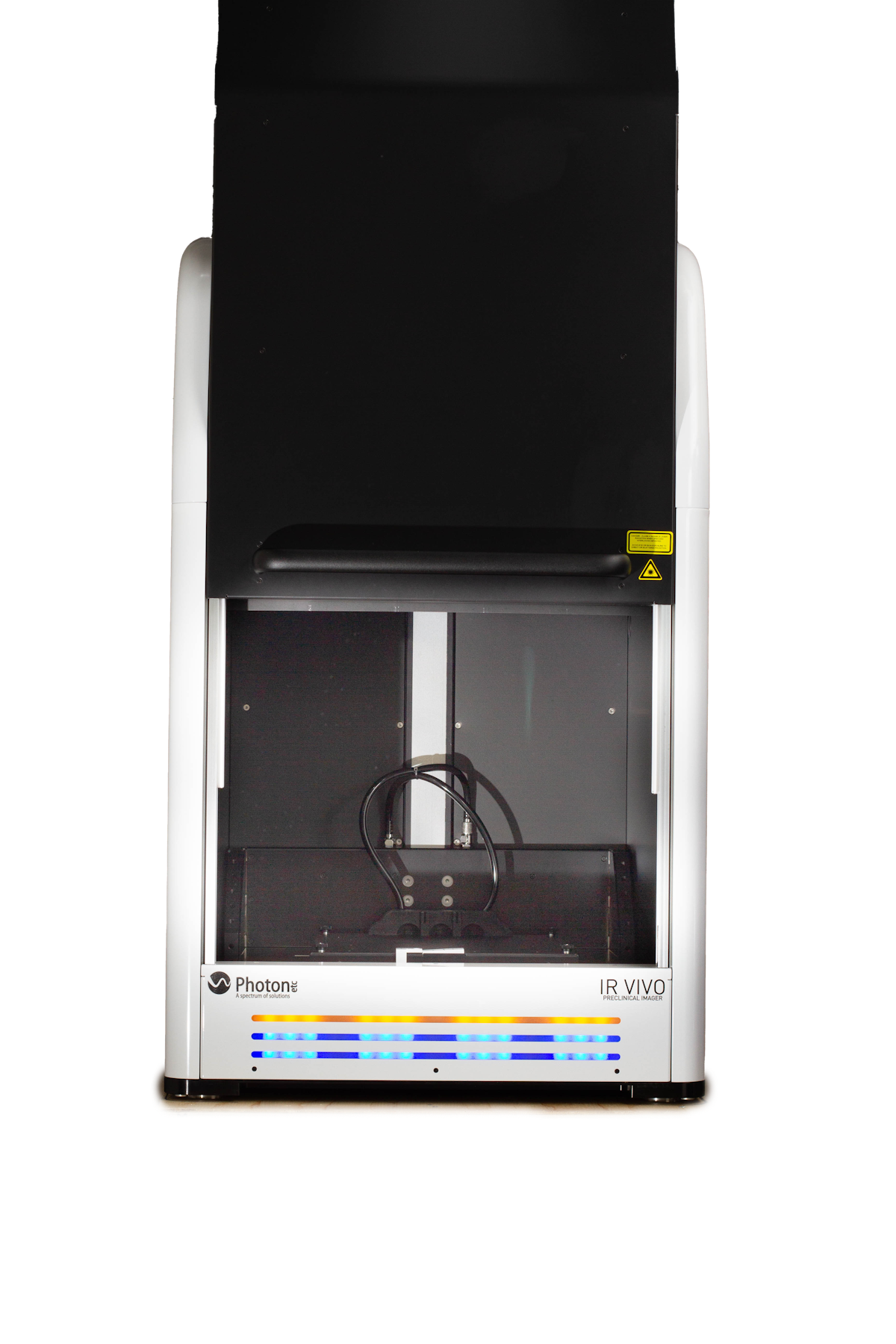

IR VIVO est un système d’imagerie infrarouge multispectral pour les études de petits animaux. Ce système bénéficie d’une faible diffusion, d’une absorption réduite dans les tissus et d’une contribution moindre de l’autofluorescence en utilisant un détecteur infrarouge. Cela permet une meilleure pénétration dans les tissus et l’obtention d’images plus claires que celles obtenues avec des systèmes optiques sensibles dans le visible. IR VIVO combine la caméra InGaAs à très faible bruit Alizé 1.7 ou ZephIR 1.7 développée chez Photon etc. avec un système d’illumination homogène novateur et un système d’analyse puissant. C’est une combinaison sans précédent d’imagerie rapide, en profondeur et à haute résolution.
Propriétés de l’imagerie NIR-II
- haute résolution spatiale,
- haute résolution temporelle (imagerie dynamique en temps réel),
- non ionisant & non invasif,
- bonne profondeur de pénétration (10x plus élevée que les systèmes traditionnels d’imagerie optique visible).
Fiche technique
Multispectral | Hyperspectral | Essence | SynIRgy | |
---|---|---|---|---|
Emission spectral range | 900-1600 nm | 900-1600 nm | 900-1600 nm | 400-1000 nm (Visible camera) 900-1600 nm (NIR-II camera) |
Filtering | Filter wheel with up to 6 emission channels | HyperCube™ (<4nm spectral resolution (FWHM)) | Filter wheel with up to 6 emission channels | Filter wheel with up to 6 emission channels |
Illumination source | Laser at 670, 760, 808 and 890 nm and adjustable power density | 760 nm or 808 nm laser at 1 mW/mm² | Laser at 808 and 890 nm and adjustable power density | Laser at 670, 760, 808 and 890 nm and adjustable power density |
Lens | 50mm f/1.4 lens | 50mm f/5.0 lens | 50mm f/1.4 lens | VIS: 35mm f/0.95 NIR-II: 50mm f/1.4 |
Field of view | 80 x 64 mm to 50 x 40mm Variable FOV for 1 mouse or individual organ view | 8 x 4 cm to 15.6 x 12.5 cm Variable FOV for 1 mouse or individual organ view | Fixed FOV for 1 mouse imaging: 80 x 64 mm | 80 x 64 mm to 50 x 40mm Variable FOV for 1 mouse or individual organ view |
Stage | Manual XY and motorize Z | Manual XY and motorize Z | Fixed sample stage | Motorized XYZ |
Dimensions | Tabletop: 77 x 60 x 98 cm | Tabletop: 77 x 60 x 98 cm | Tabletop: 77 x 60 x 98 cm | TBC |

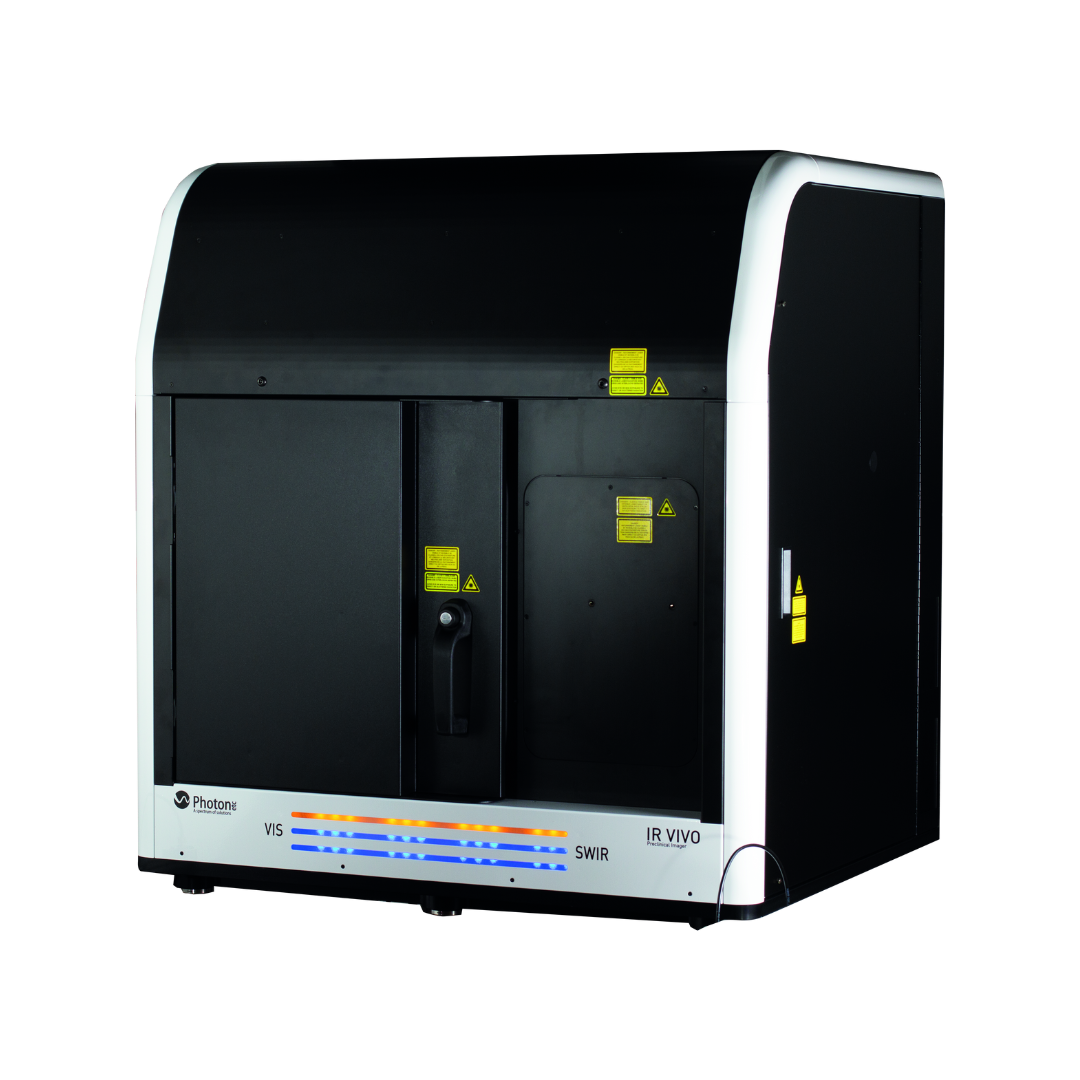

Camera type | InGaAs (Alizé™ 1.7) | InGaAs (ZephIR™ 1.7) | InGaAs (Alizé™ 1.7) | EMCCD & InGaAs (Alizé™ 1.7) |
Fiche technique
Applications
Publications
Journal of Nanobiotechnology
- Préclinique
In vivo fluorescence imaging: success in preclinical imaging paves the way for clinical applications
Journal of BioPhotonics
- Préclinique
The near-infrared autofluorescence fingerprint of the brain
Nature Communications
- Préclinique
Ultrafast photochemistry produces superbright short-wave infrared dots for low-dose in vivo imaging
Expert Opinion on Drug Discovery
- Pharmacologie
In vivo near-infrared fluorescent optical imaging for CNS drug discovery
PloS one
- Matériaux à base de carbone
- Biochimie et nanosenseurs
Long-Term in Vivo Biocompatibility of Single-Walled Carbon Nanotubes
Nano Letters
- Matériaux à base de carbone
- Biochimie et nanosenseurs
- Oncologie
An in Vivo Nanosensor Measures Compartmental Doxorubicin Exposure
Science Translational Medicine
- Matériaux à base de carbone
- Biochimie et nanosenseurs
An Optical Nanoreporter of Endolysosomal Lipid Accumulation Reveals Enduring Effects of Diet on Hepatic Macrophages in Vivo
Science Advances
- Biochimie et nanosenseurs
- Oncologie
Noninvasive Ovarian Cancer Biomarker Detection via an Optical Nanosensor Implant
Vidéos
IR VIVO tour guidé
IR VIVO est un système d’imagerie infrarouge multispectral pour les études de petits animaux. Ce système bénéficie d’une faible diffusion, d’une absorption réduite dans les tissus et d’une contribution moindre de l’autofluorescence en utilisant un détecteur infrarouge. Cela permet une meilleure pénétration dans les tissus et l’obtention d’images plus claires que celles obtenues avec des systèmes optiques sensibles dans le visible. IR VIVO combine la caméra InGaAs à très faible bruit Alizé 1.7
ou ZephIR 1.7 développée chez Photon etc. avec un système d’illumination homogène novateur et un système d’analyse puissant. C’est une combinaison sans précédent d’imagerie rapide, en profondeur et à haute résolution.
Imagerie In Vivo dans le NIR-II : Mesure du rythme cardiaque et de la fréquence respiratoire sans contact
L’imagerie à grande vitesse rendue possible grâce aux fréquences d’acquisition des caméras InGaAs permet désormais la cardiographie et les mesures de fréquence respiratoire sans contact chez les animaux anesthésiés et éveillés. De telles mesures de souris éveillées obtenues sans l’utilisation d’un dispositif de contention pourraient changer radicalement les procédures d’études dans les laboratoires.
Étude de la biodistribution et de la pharmacocinétique en temps réel de l’ICG chez une souris grâce à la fluorescence NIR-II
Vidéo d’une expérience d’imagerie réalisée avec IR VIVO montrant la biodistribution et la pharmacocinétique de l’ICG en temps réel. IR VIVO est capable de visualiser des fluorophores émettant dans le « NIR » (900-1620 nm) avec une haute résolution spatiale. À partir d’une seule injection, il a été possible d’obtenir des mesures du rythme cardiaque, de la respiration et des taux de contraction intestinale.
Imagerie In Vivo dans le NIR-II du métabolisme hépatique, de l’élimination hépatobiliaire et de la motilité gastro-intestinale
Avec une injection d’ICG dans la veine de la queue de la souris, nous pouvons étudier le métabolisme hépatique, mesurer l’élimination hépatobiliaire et surveiller la motilité gastro-intestinale simultanément in vivo et sans contact. Cette méthode d’imagerie de l’intestin pourrait aider les recherches sur les maladies métaboliques.
Livres blancs
L’imagerie in vivo SWIR, une force disruptive pour la recherche préclinique
Auteurs Stephen Marchant, Jacob Yvon-Leroux et Émilie Beaulieu Ouellet
