Microscope hyperspectral global

IMA est une plateforme de microscopie hyperspectrale qui fournit de l’information spatiale et spectrale dans les régions du visible et du proche infrarouge (400 nm -1620 nm). Ce système permet de cartographier la photoluminescence, l’électroluminescence, la fluorescence, la réflectance et la transmittance d’un échantillon donné. IMA est équipé de filtres d’imagerie globale à haut débit permettant de mesurer un hypercube de plus d’un mégapixel plus rapidement que les systèmes standards d’imagerie point par point ou en ligne.

IMA ouvre la porte à

  • l’analyse de matériaux complexes comme la caractérisation de cellules solaires et le contrôle qualité de semiconducteurs,
  • l’étude des marqueurs infrarouges dans des environnements complexes incluant les tissus et les cellules vivantes,
  • la collecte d’images en champ sombre et l’obtention de contraste sur des échantillons incolores et transparents tels que des polymères, des cristaux ou des cellules vivantes.

Fiche technique

Spécifications techniques
VIS SWIR
Plage spectrale 400-1000 nm 900-1620 nm
Résolution spectrale < 2 nm < 4 nm
Canaux spectraux Accordabilité continue Accordabilité continue
Résolution spatiale Submicronique - limitée par le NA de l’objectif de microscope Submicronique - limitée par le NA de l’objectif de microscope
Caméra CCD, EMCCD, sCMOS Caméra InGaAs de Photon etc. (ZephIR™ 1.7 ou Alizé™ 1.7)
Longueurs d’onde d’excitation (jusqu’à 3 lasers) 405, 447, 532, 561, 660, 730, 785, 808 nm (d’autres longueurs d’onde sont disponibles au besoin) 405, 447, 532, 561, 660, 730, 785, 808 nm (d’autres longueurs d’onde sont disponibles au besoin)

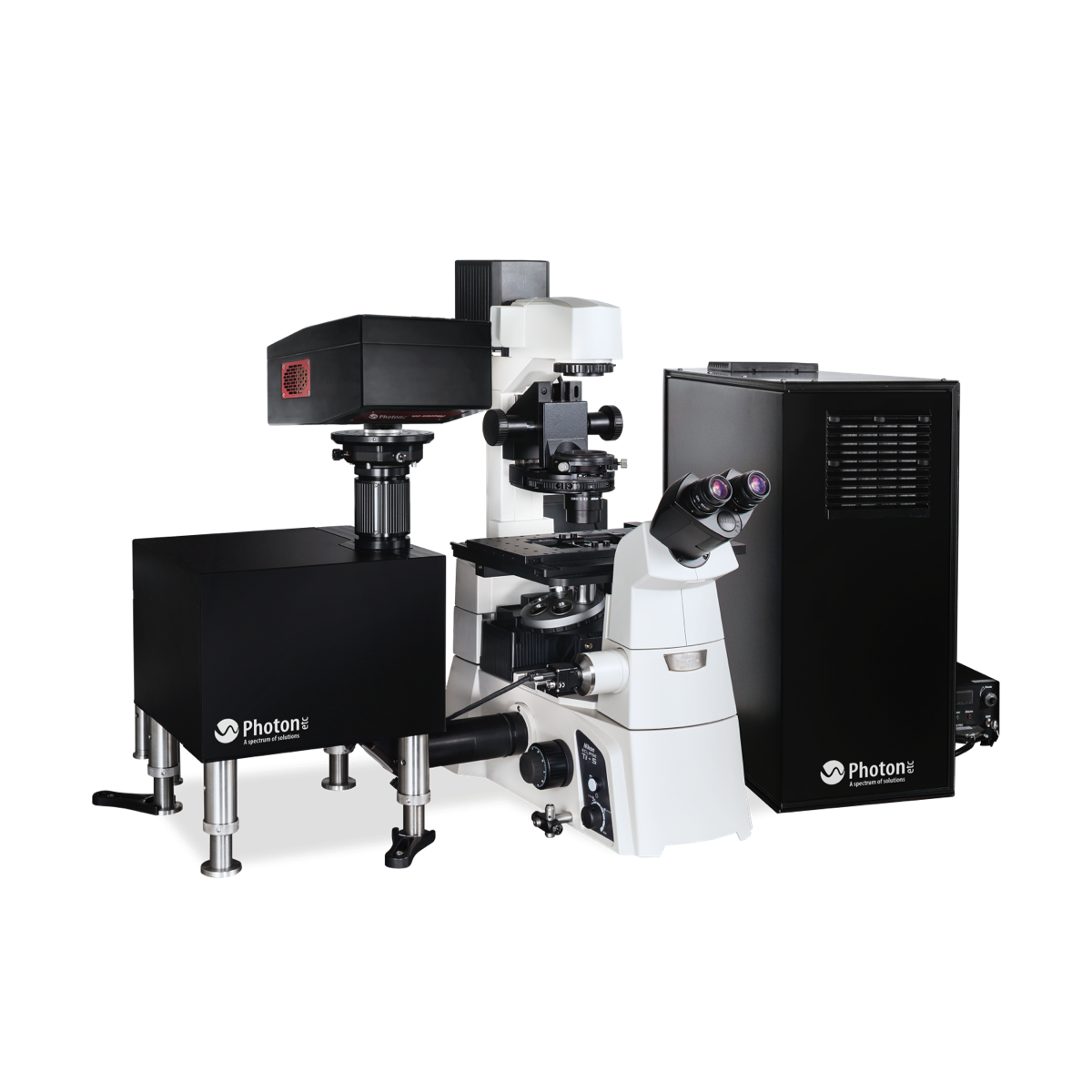

Microscope Droit ou inversé, grade scientifique Droit ou inversé, grade scientifique
Illumination en lumière blanche Diascopique, épiscopique, Hg, halogène Diascopique, épiscopique, Hg, halogène
Options d’illumination Module d’épifluorescence, illumination darkfield (condenseur à l’huile ou sec) Module d’épifluorescence, illumination darkfield (condenseur à l’huile ou sec)

Fiche technique

Publications

Vidéos

Caractérisation hyperspectrale de la prochaine génération de cellules solaires et DEL

Cette vidéo démontre comment des cartes de PL et EL résolues spectralement et spatialement permettent d’identifier différents défauts, de cartographier des zones moins efficaces et d’imager l’uniformité de matériaux de pointe. Une démonstration d’imagerie hyperspectrale en photoluminescence est réalisée sur des cristaux de pérovskite à larges grains.

Technologie d’imagerie globale de Photon etc.

Cette vidéo montre la différence conceptuelle entre l’imagerie hyperspectrale globale et l’acquisition par balayage. Avec l’imagerie globale, seules quelques images monochromatiques sont nécessaires pour obtenir un cube de données hyperspectrales (X-Y axes spatiaux, Z axe spectral). Avec les technologies par balayage, un spectre doit être enregistré en chaque point ou ligne du champ de vu désiré.

IMA - microscope hyperspectral

Des cellules solaires à l’imagerie de cellules vivantes, ce microscope hyperspectral global, IMA fourni rapidement des cartes résolues spectralement et spatialement dans les régions du VIS, NIR et SWIR. Des mesures de fluorescence, de photoluminescence, d’électroluminescence, de transmittance et de réflectance peuvent être réalisées. Les modalités de champ sombre et de champ clair sont disponibles.

Produits sur mesure

Au-delà de nos gammes de produits éprouvés, nous sommes heureux de mettre à profit nos expertises et technologies à travers de multiples collaborations avec des industries et des chercheurs locaux et internationaux. C’est dans notre ADN que de développer de nouvelles plateformes qui sauront répondre aux plus hautes exigences des scientifiques et des industriels. Contactez nous si vous ne trouvez pas ce que vous cherchez dans nos lignes de produits standards.
